Ray trượt ngăn kéo Blum là gì? Bài viết phân tích chuyên sâu về ray trượt ngăn kéo Blum, tập trung vào cấu tạo cơ khí, nguyên lý giảm chấn tích hợp (Blumotion), các biến thể (side-mount, undermount, full/partial extension), và những cân nhắc kỹ thuật cho ứng dụng tủ bếp cao cấp. Phân tích này khác biệt bởi tư duy hệ thống: đánh giá song song dữ liệu kỹ thuật nhà sản xuất, bài kiểm tra tuổi thọ độc lập, và các tình huống méo lõm/khớp nối trong thi công thực tế để đưa ra chiến lược lựa chọn và hiệu chỉnh chuyên sâu.
Ray trượt ngăn kéo Blum là gì?
Ray trượt Blum là một trong những giải pháp cơ khí phổ biến trong ngành nội thất châu Âu, nổi bật bởi cơ chế bi trượt chính xác, tùy chọn giảm chấn tích hợp (Blumotion), và các dòng sản phẩm như TANDEM, LEGRABOX, MOVENTO, và AMBIA-L. Những hệ này được thiết kế dành cho ứng dụng từ ngăn kéo bếp đến hệ tủ office, với dải tải và hành trình khác nhau phục vụ từ nhẹ tới chịu tải lớn.
Cấu tạo và nguyên lý hoạt động
Thành phần cơ khí chính
- Thanh dẫn (rail) bằng thép mạ hoặc phủ chống ăn mòn, dạng profile nhiều thành phần (outer, inner, intermediate).
- Bộ bi trượt/ball-bearing cages đảm bảo chuyển động trượt mượt và chịu tải ngang.
- Mô-đun giảm chấn Blumotion: cơ cấu thủy-lực/đệm đàn hồi tích hợp để giảm vận tốc cuối hành trình và đóng êm.
- Các yếu tố cố định và chốt an toàn, cơ cấu khoá khi rút cạn (over-extension stop).
Nguyên lý trượt và giảm chấn
Hệ rail nhiều phần hoạt động theo nguyên lý lớp trượt lồng nhau; bi lăn chuyển tải dọc theo rãnh để giảm ma sát trượt. Khi ngăn kéo đóng với vận tốc cao, mô-đun Blumotion kích hoạt bằng cơ cấu đòn bẩy nhỏ, dẫn truyền chuyển động vào buồng giảm chấn chứa dầu/đệm đàn hồi, làm tiêu tán năng lượng động và đạt đóng êm.
Phân loại, thông số kỹ thuật và bằng chứng hiệu năng
Dòng sản phẩm và thông số thiết kế
- TANDEM: side-mount phổ biến, đa dạng kích thước, phù hợp cho tải trung bình đến nặng.

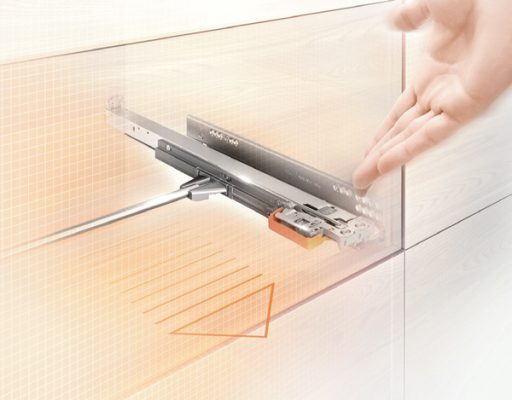

- MOVENTO: dành cho tải nặng, hành trình mượt, có phiên bản cho rổ bếp lớn.
- LEGRABOX: ray hộp, hướng thẩm mỹ hiện đại, tập trung vào vận hành êm và bề mặt hoàn thiện cao cấp.
- MERIVOBOX: ray hộp, thẩm mỹ, sang trọng tiện lợi nâng tầm không gian bếp.
Dữ liệu kiểm chứng
Theo tài liệu kỹ thuật của Blum và các thử nghiệm endurance của phòng thí nghiệm độc lập, các hệ ray hiện đại được thử nghiệm trong khoảng 50.000–100.000 chu kỳ để đánh giá độ bền cơ chế giảm chấn và bi. Kết quả báo cáo thường chứng minh duy trì >90% chức năng giảm chấn sau thử nghiệm, mặc dù hiệu suất có thể giảm nhanh hơn trong môi trường có hơi nước, nhiệt độ cao hoặc nhiễm bẩn (mỡ/khói dầu bếp).
Những góc nhìn tinh vi và các trường hợp đặc biệt
Méo ván / biến dạng tủ
Khi bộ khung tủ không vuông hoặc ván bị võng, ray sẽ chịu mô-men lệch, dẫn tới mòn không đều và hiện tượng kẹt. Giải pháp kỹ thuật: sử dụng shims điều chỉnh, chọn rail có hệ chốt điều hướng đa điểm hoặc dùng thanh gia cố ngang để phân bố tải.
Môi trường bếp chuyên nghiệp
Nhiệt ẩm và hơi dầu gây ăn mòn nhanh; chọn vật liệu mạ tốt (electro-galvanized với passivation) hoặc phiên bản có lớp phủ chống ăn mòn, đồng thời tuân thủ lịch bảo dưỡng: vệ sinh theo định kỳ và dùng chất bôi trơn theo khuyến nghị Blum.
Rút dài/ tải lệch tâm
Với ngăn kéo rút toàn phần chứa tải cao, phải chọn rail có giá trị tải động lớn hơn tổng tải thực tế cộng hệ số an toàn (≥1.5). Tránh đặt tải nặng ở mặt trước kéo nhiều sẽ tạo moment lớn lên ray.
Ứng dụng thực tế và chiến lược nâng cao
Chiến lược lựa chọn
- Đo chính xác chiều sâu tủ và xác định loại lắp (side vs undermount).
- Lựa chọn hành trình (partial/full/over-extension) dựa trên việc truy cập đồ vật và cân bằng tải.
- Sử dụng Blumotion cho ngăn kéo dùng hàng ngày; tích hợp Tip-On/Servo-Drive cho thiết kế không tay nắm.
Mẹo lắp đặt chuyên nghiệp
- Đảm bảo khe hở ngang đều: khuyến nghị thực tế 0.3–0.8 mm mỗi bên (tùy profile) để đảm bảo chuyển động không cạ.
- Dùng jig lắp ray và đo độ vuông trước khi bắt vít cố định; siết theo thứ tự để tránh biến dạng.
- Khi retrofit, kiểm tra độ dày đáy ngăn kéo và bổ sung thanh gia cố nếu cần để tránh võng.
Xu hướng tương lai và tác động kỹ thuật
Các xu hướng đang nổi: tích hợp điện tử (servo-drive, cảm biến lực cho đóng mở tự động), vật liệu composite nhẹ và phủ chống vi khuẩn cho ứng dụng bếp công nghiệp, cùng chuẩn hóa hơn nữa về thử nghiệm tuổi thọ. Việc kết hợp IoT/telemetry nhỏ để cảnh báo bảo trì (số lần chu kỳ, gia tăng lực ma sát) sẽ thay đổi cách quản lý vòng đời phần cứng nội thất.
Suy nghĩ mở: khi phần mềm quản lý bảo trì xuất hiện trong ngành phần cứng nội thất, lựa chọn ray không còn chỉ là quyết định cơ khí — nó là quyết định dữ liệu vòng đời. Nhà thiết kế và nhà lắp đặt sẽ cần cộng tác chặt chẽ hơn với các nhà sản xuất phụ kiện để tối ưu hóa hiệu suất theo điều kiện thực tế của công trình.
